Systèmes de traitement des eaux de ballast : quel équipement choisir pour naviguer en eau douce et salée ?

Pour un armateur opérant dans les Grands Lacs et la Voie maritime du Saint-Laurent, la gestion des eaux de ballast est devenue un enjeu stratégique majeur. La pression réglementaire, exercée par Transports Canada, l’Organisation Maritime Internationale (OMI) et la garde côtière américaine (USCG), impose l’installation de systèmes de traitement complexes. Cependant, se contenter de cocher la case « conformité » est une erreur qui peut coûter très cher.

Beaucoup pensent que le défi se résume à choisir un système certifié. Or, la réalité du terrain est bien plus complexe. La véritable question n’est pas seulement de traiter l’eau, mais de le faire de manière fiable et efficace dans un environnement aux contraintes uniques. Si la clé n’était pas la certification du système, mais son adéquation parfaite aux risques opérationnels spécifiques de la région ?

Cet article n’est pas un catalogue de produits. C’est une analyse d’ingénieur, conçue pour vous, armateur canadien, afin de décortiquer les points de défaillance critiques. Nous aborderons les risques biologiques et financiers, comparerons les technologies dans le contexte des eaux troubles et douces, et identifierons les erreurs humaines et techniques qui peuvent paralyser un navire. Nous verrons que la sélection d’un BWTS est avant tout un exercice de gestion du risque opérationnel.

Pour naviguer avec succès dans ce labyrinthe réglementaire et technique, cet article décortique les points de vigilance essentiels. Du choix technologique à la préparation des audits, chaque section vous apporte des éclaircissements concrets pour sécuriser vos opérations.

Pourquoi la moule zébrée coûte-t-elle des millions en maintenance aux infrastructures portuaires ?

L’impact des espèces aquatiques envahissantes (EAE), et plus particulièrement de la moule zébrée, n’est pas un concept écologique abstrait. C’est un poste de dépense direct et massif pour les infrastructures. L’obstruction des prises d’eau est un problème majeur, mais ce n’est que la partie visible de l’iceberg. Ces mollusques colonisent les équipements avec une densité pouvant atteindre 700 000 individus par mètre carré, endommageant les coques, les échangeurs de chaleur et même les systèmes de lutte contre l’incendie. En Ontario, les coûts municipaux de contrôle de la moule zébrée se sont élevés à 4,5 millions de dollars par année entre 2017 et 2019.

Le risque n’est pas seulement financier, il est aussi opérationnel et irréversible. Une fois établie, l’éradication d’une colonie est quasiment impossible. L’exemple du lac Clear est édifiant : malgré des efforts de confinement, Parcs Canada a dû conclure qu’il n’était plus possible d’éradiquer l’espèce après sa propagation. Cet épisode, relaté dans une analyse sur la prolifération au lac Clear, illustre la criticité de la prévention. Pour un armateur, une seule décharge non conforme peut introduire ces espèces dans un nouveau milieu, engageant sa responsabilité pour des dommages écologiques et économiques se chiffrant en millions.

Les impacts directs sur les infrastructures canadiennes sont multiples et nécessitent une vigilance constante :

• Obstruction des prises d’eau des centrales électriques et des usines, nécessitant des interventions de nettoyage coûteuses.
• Endommagement des coques de bateaux, des gouvernails et des équipements portuaires.
• Blocage des systèmes de refroidissement des moteurs et des circuits de prévention des incendies à bord des navires.
• Nécessité d’inspections annuelles par des plongeurs pour inspecter et déboucher les conduites submergées.

UV ou électrolyse : quel système est efficace dans les eaux troubles du Saint-Laurent ?

Le choix entre un traitement par ultraviolets (UV) et un traitement par électrolyse (ou électro-chloration) est au cœur de la décision d’équipement. Cependant, les fiches techniques des fournisseurs ne suffisent pas. La performance de ces systèmes dépend directement des paramètres hydrographiques uniques des Grands Lacs et du fleuve Saint-Laurent : eau douce, froide et souvent chargée en sédiments. Le suivi de la qualité de l’eau du Saint-Laurent confirme des paramètres de turbidité très variables selon les saisons, ce qui constitue un défi majeur.

La turbidité, c’est-à-dire la présence de particules en suspension, réduit drastiquement la pénétration des rayons UV. Un système UV dimensionné pour des eaux claires sera sous-performant dans les eaux limoneuses du fleuve, nécessitant une puissance bien plus élevée (et donc une consommation énergétique supérieure) pour atteindre la norme de désinfection D-2 de l’OMI. L’eau douce, quant à elle, pose un défi majeur aux systèmes d’électrolyse. Ces derniers génèrent des agents désinfectants (comme le chlore) à partir des sels présents dans l’eau. En eau douce, la faible conductivité électrique rend ce processus inefficace, obligeant l’ajout de saumure ou d’autres solutions complexes qui augmentent l’empreinte et la maintenance du système.

Comme le montre cette visualisation, chaque technologie a ses forces et faiblesses inhérentes, qui sont exacerbées par les conditions locales. Le tableau ci-dessous, basé sur les analyses de Transports Canada, résume ces compromis cruciaux.

Comment éviter l’erreur de manipulation qui contamine un port entier en 20 minutes ?

Le système de traitement le plus avancé au monde est inutile s’il est mal opéré. L’erreur humaine est un point de défaillance critique souvent sous-estimé. Une séquence de vannes incorrecte, un oubli de lancer le cycle de traitement lors d’un déballastage rapide, ou une mauvaise gestion des agents neutralisants peut non seulement rendre le traitement inefficace, mais aussi rejeter de l’eau non conforme dans un écosystème sensible. En 20 minutes, une opération de déballastage peut libérer des milliers de mètres cubes d’eau, et avec eux, des millions d’organismes potentiellement envahissants.

La complexité des interfaces homme-machine (IHM), la pression temporelle lors des opérations portuaires et la charge cognitive d’un équipage gérant simultanément la navigation, la sécurité et la conformité environnementale créent un terreau fertile pour l’erreur. La formation n’est donc pas une simple formalité, mais une nécessité absolue. Transports Canada l’a bien compris et exerce une surveillance stricte sur la qualité des formations dispensées. Des audits réguliers des institutions de formation maritime sont menés pour s’assurer que les équipages reçoivent des instructions adéquates sur les procédures spécifiques à chaque BWTS.

La gestion simultanée de la conformité ECA et BWM augmente exponentiellement la charge de travail et le risque d’erreur humaine.

– Expert maritime canadien, Analyse de la conformité maritime 2024

Pour l’armateur, cela signifie que l’investissement ne s’arrête pas à l’achat du système. Il doit s’étendre à des programmes de formation continue, à des procédures claires et à des checklists opérationnelles embarquées. Un équipage bien formé est la première ligne de défense contre un incident de non-conformité coûteux.

L’échantillon d’eau non conforme qui peut bloquer votre navire à quai pour 48h

Le moment de vérité pour tout système de traitement des eaux de ballast est l’inspection par un agent de Transports Canada. Le risque n’est pas hypothétique : selon le rapport de Transports Canada, 2 339 inspections d’eau de ballast ont été menées sur l’année 2019-2020. Lors de ces contrôles, un échantillon d’eau peut être prélevé directement depuis les citernes ou via des prises dédiées pour vérifier sa conformité avec la norme de performance D-2 de l’OMI.

Cette norme est stricte : l’échantillon doit contenir moins de 10 organismes viables par mètre cube pour les organismes de taille supérieure ou égale à 50 micromètres. Un résultat non conforme déclenche un scénario coûteux. Le navire peut être mis en détention, interdit de déballaster, ce qui l’empêche de charger sa cargaison. Les options sont alors limitées : retenir l’eau à bord (si la stabilité le permet), effectuer un nouveau traitement en recirculation (si le système et le temps le permettent), ou, dans le pire des cas, décharger l’eau dans une installation de réception à terre, une option extrêmement rare et coûteuse au Canada.

Un blocage à quai de 48 heures ou plus entraîne des pertes financières directes : pénalités pour retard de livraison, frais de port supplémentaires et perturbation de toute la chaîne logistique. La cause d’un échantillon non conforme peut être multiple : un système de traitement sous-performant, une erreur d’opération, un temps de latence insuffisant pour les systèmes à action chimique, ou même une re-contamination dans les tuyauteries. La fiabilité du système et la rigueur des procédures sont donc testées à chaque inspection.

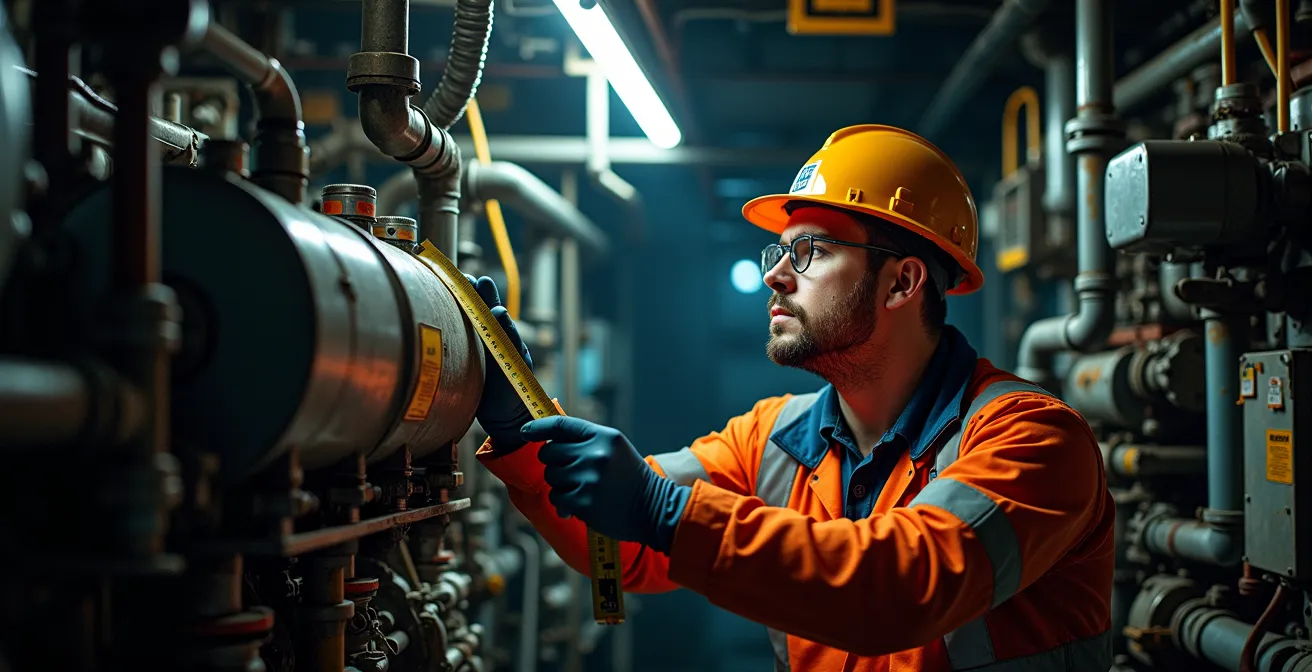

Où trouver de la place dans la salle des machines pour un système de la taille d’une voiture ?

Le défi de l’intégration physique d’un BWTS, ou « retrofit », est un véritable casse-tête d’ingénierie, surtout sur les navires existants qui n’ont pas été conçus pour cet ajout. Un système de traitement complet, avec ses filtres, sa chambre de réaction (UV ou électrolyse), ses pompes et son armoire de commande, peut avoir l’empreinte physique d’une petite voiture. Trouver cet espace dans une salle des machines déjà dense en équipements est une gageure.

L’installation ne se limite pas à « poser une boîte ». Elle implique de lourds travaux de tuyauterie, de câblage électrique et d’intégration aux systèmes de contrôle du navire. Selon l’organisation de recherche Clear Seas, le retrofit d’un navire peut coûter jusqu’à 3,5 millions de dollars et prendre plusieurs mois, immobilisant le navire et générant une perte d’exploitation significative. Ce coût et cette complexité expliquent les délais de mise en conformité accordés : 2024 pour les navires construits après 2009 et 2030 pour les plus anciens.

Le choix d’un système doit donc impérativement prendre en compte son architecture. Un système modulaire, dont les composants peuvent être répartis dans différents espaces, peut être une solution pour les salles des machines les plus exiguës. La planification du retrofit nécessite des scans 3D de l’environnement existant et une étude d’ingénierie détaillée pour s’assurer non seulement que le système rentre, mais aussi qu’il reste accessible pour la maintenance. Un filtre ou une lampe UV inaccessibles sont des garanties de défaillance future.

L’oubli de changer de carburant à l’entrée de la zone de contrôle nord-américaine

La gestion des eaux de ballast ne se fait pas en vase clos. Elle s’ajoute à une pile de réglementations environnementales que l’équipage doit gérer simultanément. L’une des plus contraignantes est la Zone de Contrôle des Émissions (ECA) nord-américaine, qui impose l’utilisation d’un carburant à très faible teneur en soufre. L’oubli de basculer du fioul lourd (HFO) au carburant conforme avant d’entrer dans la zone ECA est une erreur fréquente, sanctionnée par de lourdes amendes.

Cette double contrainte (ECA et BWM) augmente considérablement la charge de travail et le stress de l’équipe de quart à la passerelle et à la machine. La procédure d’entrée dans les eaux réglementées implique désormais une checklist complexe : changement de carburant, mise en service du BWTS, enregistrement précis de toutes les opérations dans les registres respectifs. Chaque étape est un point de défaillance potentiel. Une erreur dans le registre des eaux de ballast ou dans le journal des hydrocarbures peut être interprétée par un inspecteur comme une tentative de dissimulation.

Les conséquences d’une double infraction (non-conformité sur le soufre et sur le ballast) sont sévères. Comme le stipule le Règlement sur l’eau de ballast au Canada, les sanctions sont cumulatives et peuvent mener à une immobilisation immédiate du navire. Pour l’armateur, le risque n’est pas seulement doublé, il est exponentiel. Un équipage surchargé est un équipage qui commet des erreurs. Il est donc crucial d’investir dans des systèmes de gestion intégrés et des procédures simplifiées pour réduire cette charge cognitive.

L’erreur de navigation par bas niveau d’eau qui peut bloquer tout le trafic des Grands Lacs

Les variations extrêmes des niveaux d’eau dans les Grands Lacs, influencées par le changement climatique, ajoutent une couche de complexité à la gestion du ballast. Un niveau d’eau bas peut forcer un navire à réduire sa charge pour maintenir un tirant d’eau sécuritaire. Cela implique des ajustements constants des volumes de ballast pour optimiser la charge utile et la stabilité. Ces opérations de ballastage/déballastage fréquentes augmentent la fréquence d’utilisation du BWTS et, par conséquent, les risques de défaillance ou d’erreur d’opération.

Plus grave encore, une erreur de navigation due à une mauvaise estimation de la profondeur disponible peut mener à un échouement. Un navire bloqué dans un chenal étroit de la Voie maritime du Saint-Laurent, comme l’Ever Given dans le canal de Suez, peut paralyser tout le trafic pendant des jours, avec des conséquences économiques en cascade pour des dizaines d’autres navires. Dans un tel scénario d’urgence, la gestion des eaux de ballast peut devenir secondaire, mais le risque de pollution ou de contamination biologique demeure.

Les autorités portuaires sont extrêmement vigilantes. À l’entrée du système des Grands Lacs, la quasi-totalité des navires océaniques subissent une inspection. Les données indiquent que 100% des navires sont inspectés à leur arrivée, notamment pour la conformité de leur gestion des eaux de ballast. Il n’y a aucune marge d’erreur. Les opérateurs doivent intégrer les contraintes environnementales (niveaux d’eau) dans leur planification de voyage et leur stratégie de ballastage, en s’assurant que chaque opération est conforme, même celles réalisées sous la pression de conditions de navigation difficiles.

Audit de Transports Canada : comment préparer vos dossiers pour obtenir la cote « Satisfaisant » ?

L’audit de Transports Canada n’est pas une simple formalité. C’est un examen approfondi de votre capacité à gérer le risque de biosécurité. Obtenir la cote « Satisfaisant » repose sur un seul principe : la cohérence absolue entre ce que vous déclarez, ce que vos registres montrent et ce que votre équipement fait. Toute divergence est un signal d’alarme pour l’inspecteur.

La préparation est la clé du succès. L’inspecteur vérifiera non seulement la présence des documents obligatoires, mais aussi leur qualité et leur mise à jour. Un registre des eaux de ballast rempli à la hâte juste avant l’arrivée au port sera immédiatement repéré. Les données de fonctionnement du BWTS (débits, doses UV, concentrations de TRO) sont souvent enregistrées et peuvent être comparées aux opérations consignées dans le registre.

Un registre des eaux de ballast mal rempli ou des incohérences entre les opérations enregistrées et les données du système sont des signaux d’alarme immédiats pour l’inspecteur.

– Inspecteur de Transports Canada, Guide d’inspection maritime 2024

Au-delà des documents, l’inspecteur peut interroger l’équipage pour évaluer sa familiarité avec les procédures. Un chef mécanicien ou un officier de pont qui hésite sur la procédure de contournement d’urgence (bypass) ou sur l’étalonnage des capteurs enverra un très mauvais signal. La documentation parfaite ne vaut rien si l’humain ne la maîtrise pas.

Pour évaluer la solution la plus adaptée à votre flotte et à vos routes commerciales, l’étape suivante consiste à réaliser un audit technique complet de vos navires, en considérant à la fois les contraintes d’espace et les profils de navigation.
